總體概述：
在泵送產品的控制系統中，電與液密不可分。電信號通過電磁鐵來控制電磁閥，電磁閥控制液壓油的走向，然后通過液壓流體來產生動力來驅動泵送動作、支腿動作、臂架動作，等等。
當一個故障出現時，我們首先要判斷是電氣故障還是液壓故障，而電磁閥就是連接電和液的關鍵，所以認識和了解，在泵送產品中常見電磁閥的作用和特點，對我們排故能力的提升有很大幫助。
分
混凝土輸送泵上常見的電磁閥：
1.電磁閥
2.泵送電磁鐵
3.輔閥塊電磁鐵
4.旋轉/風冷電磁鐵
5.切換電磁鐵
6.比例閥
7.力士樂開式主泵電比例電磁鐵
8.川崎開式主泵電比例電磁鐵
9.閉式排量電磁鐵
10.多路閥電磁鐵

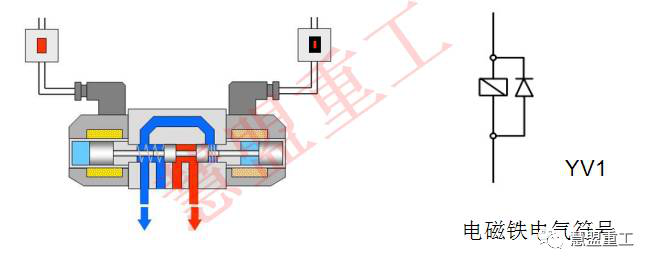

電磁閥
品牌：
威格士，力士樂，阿托斯，迪普瑪，華德等
原理：
得電的電磁線圈產生電磁力，推動閥芯移動，從而改變液壓油的方向，壓力，流量等；失電后靠彈簧的彈力回到初始位置
工作電源：
混凝土輸送泵上的各種電磁線圈使用電壓為DC24V。（川崎主泵電比例閥為DC12V）
2
泵送電磁閥
泵送電磁閥是用于控制主缸，擺缸，高低壓，主溢流閥及正反泵的電磁閥，一般使用6通徑的三位四通或兩位四通電磁閥，驅動控制油路。
另外：三一的退砼閥，壓力表顯示電磁閥；中聯的補泄油閥，泄荷及分配壓力顯示的電磁閥和泵送電磁閥相似，只是常位機能不一樣。
3
輔閥塊電磁閥
輔閥塊電磁閥是控制水泵，攪拌正反轉，及三一的蓄能器充壓閥，是10通徑的三位四通和兩位四通閥，直接控制齒輪泵油路和分配油路。
4
旋轉/風冷電磁閥（三一）
旋轉/風冷電磁閥，是兩位兩通，插裝式電磁閥，按照其常位是通路，還是斷路 ，可分為SV3-10和SV3-12，我們在更換時，應該細心檢查。
5
切換電磁閥（三一和中聯相同）
切換電磁閥，用于切換行行駛和泵送，是個兩位五通的氣動換向閥。
6
比例閥
流經電磁鐵線圈電流的大小決定了電磁比例閥的開度大小。
（例如：開式泵電比例電磁閥，閉式油泵電比例閥，多路閥等）
當電磁鐵線圈有電流通過，并且電流大于開啟電流時，電場產生磁場，由磁場產生的吸力來吸合閥芯的動作，電流越大、吸力越大、閥芯開度也就越大，電磁閥開度越大。
7
開式主泵電比例電磁鐵
力士樂開式主泵電比例電磁鐵，裝在主泵恒功率上，用于控制主泵排量。
8
川崎主泵電比例電磁閥
9
閉式油泵電比例減壓閥
閉式主泵電比例減壓閥，是輸入200-1000mA的電流，把補油泵的油路，減壓成0.8MPA-1.8MPA的油路，并通過換向閥輸出到主泵伺服閥，從而控制主泵的排量。
10
多路閥電磁閥
電流的大小控制閥芯移動的距離，即手柄的上下幅度
快檔：200-500mA（可調）
慢檔：200-400mA（可調）
